产品型号规格:MTC-A0808GAW 进8出VGA+A矩阵
MTC系列VGA加音频矩阵切换器8进8出将多路VGA+A信号无衰减的切换到多台带有VGA接口的显示设备和音频功率放大器上(音频功率放大器再连接到音箱或喇叭上),显示设备显示图像,喇叭播放声音;采用高性能专业处理芯片,输入输出自带缓冲设计,增强了现场抗干扰、防静电、防雷击等安全措施,使图像输出更加稳定清晰;设备自带信号延长,长距离传输失真补偿技术,保证信号长距离传输高保真输出;全贴片SMD工艺,特有ESD静电保护功能;导电机箱设计,有效屏蔽滤波现场环境引起的干扰源;可设置ID地址实现多机级联;切换灵活:手动切换、遥控切换、电脑软件、网络、可设置自动循环等多种控制方式;完全19寸标准机柜设计。

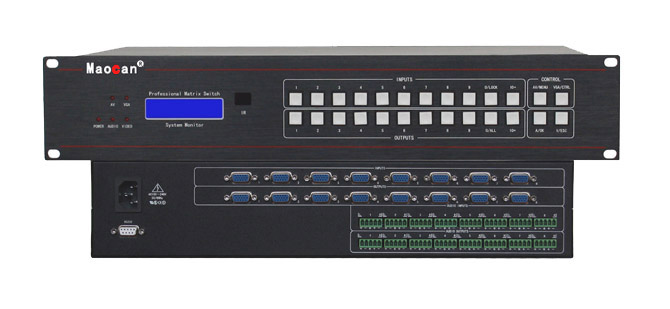

产品图片
产品特性
- 独立的矩阵切换输出
- 遥控锁定功能;面板手动一键切换;傻瓜方便
- 前面板LCD状态显示,可显示设备各通道的切换状态、输入信号特性等信息,直观方便
- 预案管理和自动轮巡功能,能任意设定轮巡时间和输入输出通道设置(选配)
- 前面板液晶屏自动屏保功能,按键自动锁定功能
- 特有TCP/IP网络控制管理功能,能通过以太网控制;(选配)
- 具有断电现场切换记忆保护功能;特有ESD静电保护功能;特有的防雷保护电路
- 支持快速切换操作,操作更加快捷
- 支持多通道同时切换,地址设置等功能
- 支持信号时序重整,完美显示1920×1080P高清图像
- 兼容远端控制设备(如:快思聪、快捷、AMX等国内外所有中控)
- 安装简单,即插即用
产品参数
- 带宽:400MHz(-3dB)满载,0~10MHz@±0.1dB,0~100MHz@±0.6dB
- 增益:0dB
- 阻抗:75Ω
- 支持分辨率:2048×1536
- 亮色度干扰(多通道对一通道串扰):-55dB@10MHz,-40dB@100MHz
- 微分相位I/0S:<1.28度,3.58MHz
- 微分相位误差:0.1度,3.58-4.43MHz
- 最大传播延时:5nS(±1nS)
- 频率响应:少于±0.1dB-30MHz
- 切换速度:≤180ns
- VGA输入
- 信号类型:VGA信号
- 连接器:三排15孔(VGA母头)
- 信号强度:1Vp-p:Y成分视频、S-video,复合视频;0.7Vp-p:VGA(电脑信号);0.3Vp-p:R-Y与B-Y成分视频、S-video
- 最小电平:0.5Vp-p
- 最小电平:0.5Vp-p
- 阻抗:75Ω
- 回波损耗:-30Db@5MHz
- VGA输出
- 信号类型:VGA信号
- 连接器:三排15孔(VGA母头)
- 输出电平:2.0Vp-p
- 阻抗:75Ω
- 回波损耗:-30Db@5MHz
- DC偏差:最大±5mV
- 同步信号
- 输入/输出信号类型:TTL
- 输入电平:0~5.0Vp-p;4.0V
- 输出电平:TTL:5Vp-p
- 输入阻抗:510Ω
- 输出阻抗:75Ω
- 极性:正或负与输入一致
- 音频输入
- 信号类型:非平衡立体声/平衡立体声
- 音频接口:5位凤凰端子/3.5立体声
- 增益:0dB
- 频率响应:±0.05dB,20Hz~20KMz
- 总谐波失真噪声:0.03%@1kHz(额定电压下)
- 信噪比:大于90dB
- 音频通道分离:>90dB@1KHz
- 共态抑制比(CMRR):>75dB@:20Hz~20kHz
- 输入阻抗:输入:>10kΩ(平衡或/非平衡接法)输出:50Ω(非平衡接法),100Ω(平衡接法)
- 最大电平:+19.5dBu,(平衡或非平衡连接)
- 音频输出
- 信号类型:非平衡立体声/平衡立体声
- 音频接口:5位凤凰端子/3.5立体声
- 阻抗:>50Ω
- 最大电平:+21dB
- 串行接口:RS232-C,9孔D-Sub型连接器,端口2,3,5分别直通
- 串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
- 功耗:30~150W(视具体型号确定功耗)
- 温度:0℃~45℃
- 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
- 控制方式:面板、遥控、RS232
- 1U机箱尺寸:432×245×44mm(长×宽×高)
- 2U机箱尺寸:432×245×88mm(长×宽×高)
- 3U机箱尺寸:432×245×132mm(长×宽×高)
- 4U机箱尺寸:432×275×176mm(长×宽×高)
- 6U机箱尺寸:432×275×264mm(长×宽×高)
- 1U机箱含包装重量:约5.5Kg
- 2U机箱含包装重量:约7.0Kg
- 3U机箱含包装重量:约8.0Kg
- 4U机箱含包装重量:约10Kg
- 6U机箱含包装重量:约12Kg
- 保修期限:壹年(配件及人工)
- 机箱面板:铝面板氧化拉丝
- 遥控器:(选配)
注:本公司产品型号齐全,篇幅有限没有完全显示,如无找到所需型号产品,可直接来电咨询定制!
